Mesurer la constante de temps d'une sonde de température en régime transitoire extrême
Mesure du temps de réponse thermique des sondes de température : votre banc d'essai avec Influtherm
Pourquoi développer un banc d’essai dédié à la caractérisation du temps de réponse des sondes de température?
Lorsqu’on évoque la température, l’attention se porte généralement sur les seuils critiques à atteindre ou à ne pas dépasser. Pourtant, un paramètre tout aussi déterminant dans l’analyse thermique est le temps de réponse thermique. Celui‑ci correspond à la durée nécessaire pour qu’un système, un matériau ou un capteur atteigne une proportion représentative de sa variation de température finale après une perturbation soudaine — qu’il s’agisse d’un chauffage, d’un refroidissement ou d’une modification du flux thermique.
Pour caractériser correctement ces profils thermiques rapides, il est indispensable d’utiliser des capteurs dotés de temps de réponse suffisamment courts. Sans cette réactivité, les historiques de température enregistrés seraient altérés par l’inertie propre du capteur, conduisant à une mesure lissée ou retardée par rapport au phénomène réel.
Pour répondre aux exigences de qualification du secteur de la défense, Influtherm développe des bancs d’essais dédiés à la caractérisation du temps de réponse des sondes de température. L’objectif de ces bancs est de quantifier avec précision la capacité d’une sonde à suivre des flux transitoires sans distorsion du signal.
En effet, une inadéquation entre la dynamique du capteur et la vitesse du phénomène observé induit un filtrage des hautes fréquences thermiques et un retard de phase, masquant les pics de sollicitation réels.
La maîtrise de ces constantes de temps par Influtherm est une garantie pour corréler les données expérimentales aux modèles prédictifs de tenue des matériaux.
Thématiques
- Diffusivité thermique
- Adaptation de banc d'essais
- Dilatométrie
- Armement
- Industrie
- Energie
- Bâtiment et génie civil
- Aéronautique et aérospatial
- Caractérisation thermique
- Métrologie thermique
Exemple de banc d'essai pour mesurer une transition thermique brusque

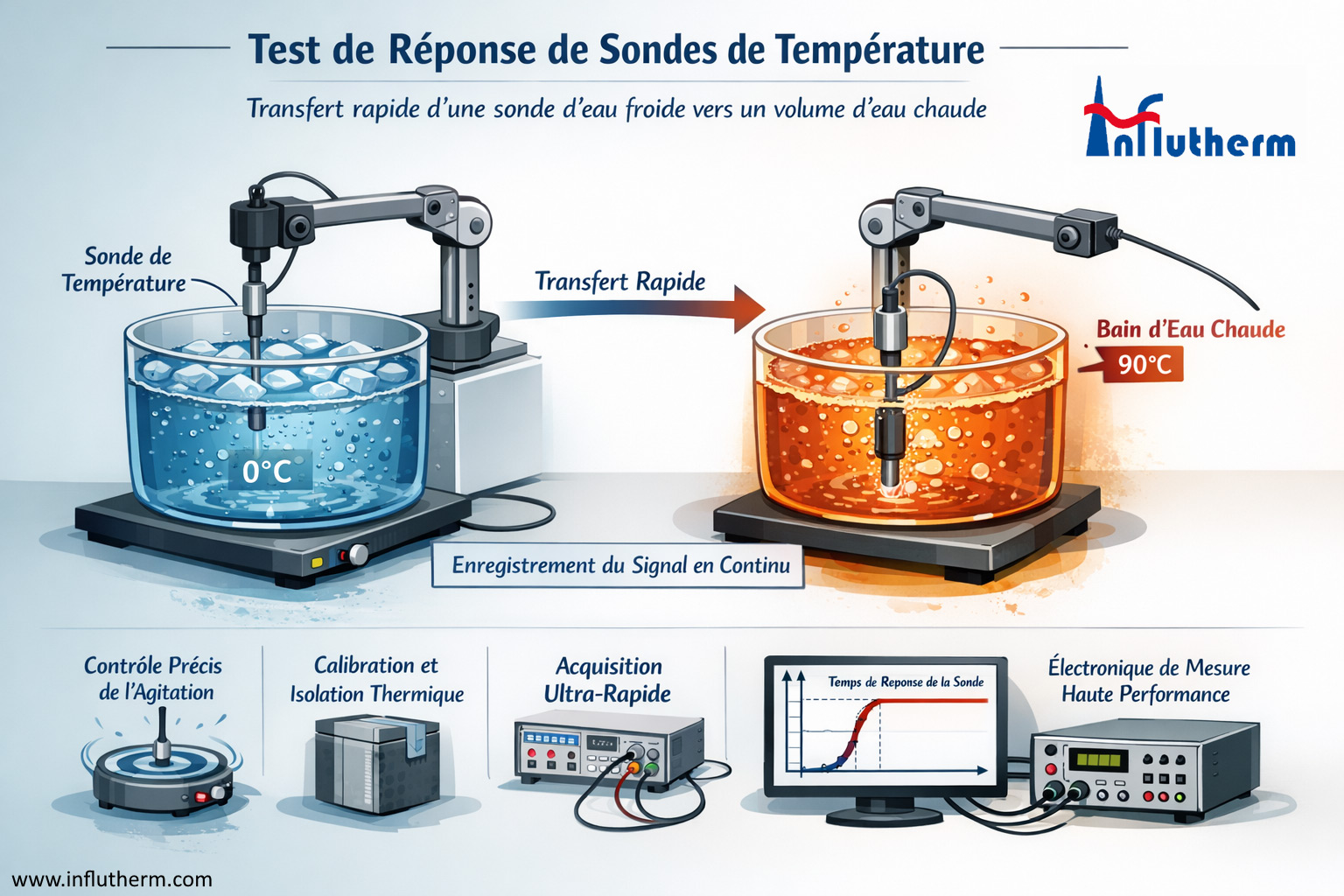

Pour répondre aux besoins spécifiques d’un client, nous avons développé un banc d’essai dédié à la caractérisation du temps de réponse des sondes de température. Le principe expérimental repose sur un protocole simple en apparence : transférer rapidement une sonde d’un volume d’eau froide vers un volume d’eau chaude, tout en enregistrant en continu l’évolution de son signal. Cette transition thermique brusque permet de reproduire un échelon de température représentatif des sollicitations réelles.
Cependant, la mise en œuvre pratique exige une maîtrise rigoureuse de nombreux paramètres. Il est en effet essentiel de garantir que l’élément limitant en rapidité soit exclusivement la sonde à qualifier, et non un composant intermédiaire de la chaîne de mesure. Cela implique un contrôle précis de l’homogénéité thermique des bains, de la dynamique du transfert, de l’instrumentation d’acquisition et de l’isolation des perturbations extérieures.
Par exemple, pour une couche isolante, on cherche généralement à obtenir un temps de réponse long, c’est‑à‑dire la durée nécessaire pour que la chaleur traverse l’épaisseur du matériau. Cette grandeur est déterminante dans des applications critiques, comme les revêtements de protection dans les tunnels. En cas d’incendie, l’isolant doit maintenir l’armature du béton ou les structures métalliques à une température acceptable pendant un laps de temps suffisant pour permettre l’intervention des secours et éviter un effondrement prématuré.
À l’inverse, certains composants — tels que les joints thermiques ou les interfaces de dissipation — sont conçus pour présenter un temps de réponse court. Leur rôle est de transmettre efficacement la chaleur afin d’évacuer rapidement l’énergie thermique et de protéger les éléments sensibles.
Dans toutes ces configurations n’hésitez pas à consulter nos spécialistes pour déterminer ensemble le meilleur protocole pour les optimiser ou les mesurer.
Expertise Métrologique : Bancs d'essais haute performance

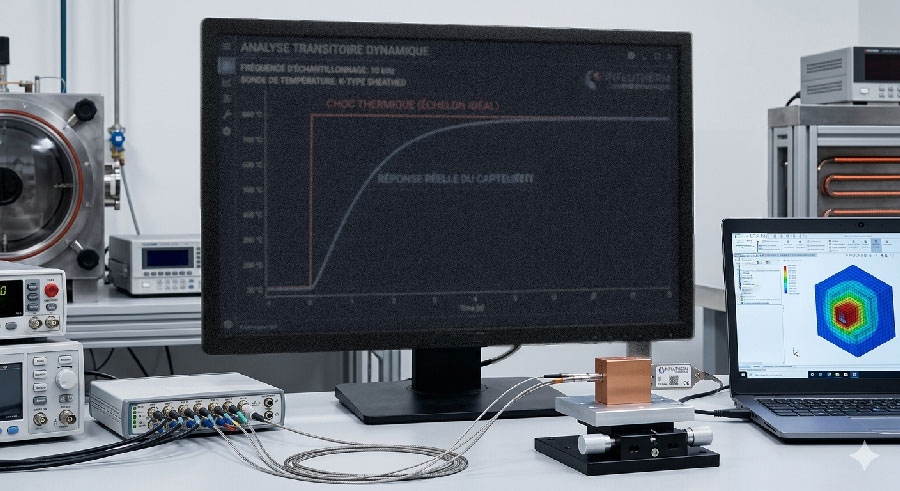

Pour garantir que la mesure reflète fidèlement les variations instantanées — condition essentielle pour prédire les performances du système soumis à ces transitoires extrêmes — Influtherm conçoit des bancs de tests sur mesure. Nos équipements permettent de simuler des sollicitations thermiques jusqu’à 800°Cavec des rampes de montée en température à haute dynamique, indispensables pour :
La qualification des capteurs : Validation de la constante de temps (τ) en conditions réelles.
La caractérisation des matériaux : Analyse du temps de réponse long (isolants pour structures et tunnels) ou court (interfaces de dissipation).
Notre méthodologie « boîte noire » pour les secteurs ésotériques
L’armement impose des besoins en équipements spécifiques pour tester des systèmes en conditions critiques tout en préservant le secret industriel. Contrairement aux modèles de recherche académiques, la démarche d’Influtherm dans ce cadre repose sur le respect strict de la confidentialité :
Reproduction des situations cibles : Nous appliquons les échelons de température et les flux demandés sans nécessiter la connaissance du contexte opérationnel ou de l’application finale.
Approche orientée résultat : L’accent est mis sur la fiabilité des données transitoires et la robustesse du moyen d’essai, garantissant une étanchéité totale entre le protocole de test et vos axes de développement stratégiques.
Les avantages de la mesure ou la détermination d'un temps de réponse thermique avec influtherm
Fidélité métrologique et suppression de l’inertie
L’enjeu premier de notre approche réside dans la neutralisation de l’inertie propre à la chaîne de mesure. En garantissant que la dynamique du banc d’essai est supérieure à celle du capteur, nous isolons la constante de temps réelle de la sonde. Cette fidélité permet de capturer les gradients thermiques instantanés — essentiels lors des phases de lancement ou d’impact pour l’armement par exemple — sans le lissage ou le retard de phase qui altère habituellement les relevés en environnement dynamique.
Optimisation du dimensionnement et maîtrise des coûts
La caractérisation précise des profils thermiques transitoires offre un levier direct d’optimisation technico-économique. Une connaissance fine des sollicitations réelles permet d’éviter le double écueil de la sous-estimation (risque de défaillance critique et de sécurité) et de la sur-conception (matériaux inutilement lourds, ingénierie complexe et surcoûts de production). Nous vous aidons à atteindre l’équilibre optimal entre performance opérationnelle et efficacité industrielle.
Caractérisation système et respect de la confidentialité
Au-delà du capteur, notre expertise s’étend à la mesure de la cinétique thermique des matériaux (isolants protecteurs ou interfaces de dissipation). Grâce à nos protocoles, nous reproduisons des échelons de température sévères en toute autonomie. Cette méthodologie garantit une étanchéité totale entre nos moyens d’essais et vos axes de développement stratégiques, préservant ainsi l’intégrité de votre propriété intellectuelle et la confidentialité de vos programmes.
Notre intervention sur site pour garantir la continuité des activités de recherche et contrôle qualité
Définition du Protocole
Analyse du besoin spécifique client (températures cibles, nature du fluide, vitesse de transition). Établissement du scénario de l’échelon thermique. Définition des critères d’isolation des perturbations extérieures.
Conception mécanique et thermique du banc d’essai. Sélection d’une instrumentation d’acquisition à haute dynamique pour garantir que la chaîne de mesure ne bride pas la sonde à tester. Validation de la répétabilité du système de transfert.
Mise en œuvre pratique du protocole. Enregistrement continu à haute fréquence des signaux thermiques. Mesure de la durée nécessaire pour atteindre la proportion représentative.
Extraction de la constante de temps thermique et des temps caractéristiques. Analyse de la conformité par rapport aux profils théoriques. Fourniture des données de fiabilité pour l’optimisation finale du système ou du matériau.
