Modélisation thermique : prédire la transition de phase grâce au macro-modèle
Prendre en compte l’impact thermique de chaque constituant en fonction de ses caractéristiques et du montage réalisé
Lors du développement ou de la modification de produits industriels, la maîtrise des paramètres thermiques est une obligation pour de nombreuses raisons : limites de tolérance, changement d’état, influence sur la performance, conformité, etc… Il est admis que simuler les comportements thermiques de systèmes complexes relève parfois du casse-tête : les logiciels classiques demandent des maillages 3D importants, des jours de calculs informatiques et un budget considérable.
En effet, lorsque l’on conçoit un système complexe (comme un moteur, une armoire électronique, un transformateur ou un équipement de production d’hydrogène), chaque pièce, vis, support ou matériau influe sur la température globale.
C’est pour répondre à ce défi qu’Influtherm déploie une approche pragmatique et efficace : le macro-modèle thermique (ou modèle nodal réduit) qui est une version simplifiée mais physiquement exacte d’un système complexe.

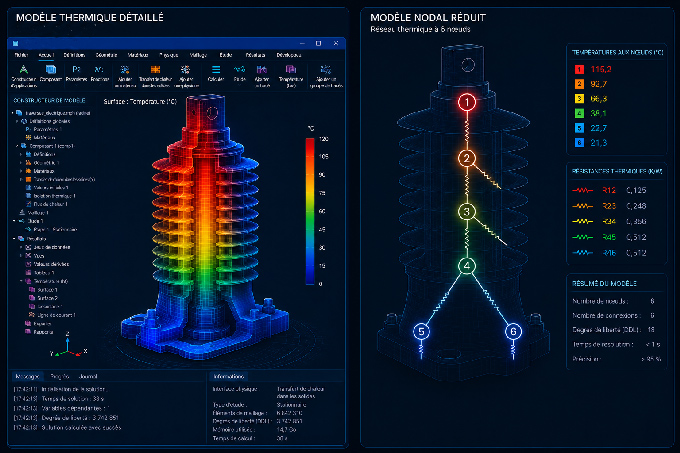

Plutôt que d’analyser ce qui se passe au millimètre près sur des millions de points dans un logiciel 3D, le macro-modèle découpe le système en quelques zones ou nœuds clés. Ces zones sont reliées entre elles par des grandeurs physiques (résistances thermiques de conduction, convection, rayonnement ou capacités thermiques).
Il peut aussi prendre la forme d’un modèle algorithmique ou d’une équation analytique représentant l’évolution globale d’un fluide ou d’un matériau. Nous couplons souvent ces macro-modèles légers avec une modélisation fine sur les zones extrêmement locales, afin d’obtenir le parfait équilibre entre précision et rapidité. C’est un « double mathématique » qui élimine les détails inutiles pour ne conserver que la physique essentielle.
Voici quelques exemples d’applications :
Caractérisation des échanges convectifs entre un fluide et des parois complexes.
Détermination de l’évolution de la température ambiante dans des enceintes ou boîtiers étanches.
Transferts de masse et prédiction de pression pour des gaz emprisonnés.
Thématiques
- Optimisation de système / matière
- Adaptation à un changement d'environnement contraint
- Aéronautique et spatial
- Industrie
- Nucléaire et énergie
- Mesure de résistance thermique
- Analyse thermique
- Caractérisation thermique
- Flux de chaleur
Qu'apporte la modélisation thermique aux services R&D?
Le time-to-market et la maîtrise des budgets sont des enjeux majeurs pour de nombreux industriels. C’est d’ailleurs pour cette raison qu’Influtherm propose des prestations de modélisation thermique car ces dernières présentes de nombreux avantages :
1. Gagner plusieurs jours de simulation 3D
La simulation 3D classique par éléments finis nécessite des maillages denses et des temps de résolution très longs dès que la géométrie est complexe ou que le modèle intègre des fluides.
Ce que change le macro-modèle : En réduisant le système aux nœuds thermiques essentiels, la vitesse de calcul est multipliée par dix, parfois même par cent.
L’impact décisionnel : Au lieu d’attendre 24 à 48 heures pour obtenir le résultat d’une seule itération, les ingénieurs obtiennent des réponses quasi instantanées. La boucle de conception devient fluide et les réunions d’arbitrage technique s’appuient sur des données chiffrées en temps réel.
2. Pouvoir tester des dizaines de scénarios en amont
Plus un projet de conception avance, plus le coût d’une modification design augmente. Le macro-modèle intervient dès les premières phases (avant même le premier prototype).
L’exploration systématique : Il devient plus simple de mener des analyses de sensibilité poussées :
Que se passe-t-il si la température extérieure chute soudainement à -40 °C ?
Quel est l’impact si l’on remplace un alliage d’aluminium par un composite moins conducteur ?
Comment réagit le système si le régime de fonctionnement passe à 120 % de sa charge nominale ?
Le bureau d’études peut ainsi balayer un vaste champ de configurations possibles pour identifier directement le meilleur compromis (performance / coût / masse) sans tâtonnements.
3. Prévenir des risques critiques, l’exemple du gaz
Parmi les pannes thermiques les plus graves à l’origine des retours sous garantie ou d’arrêts d’exploitation, nombreuses sont celles qui sont sont liées à des couplages physiques fins (conduction solide, convection de fluide, changement d’état). Il faut donc :

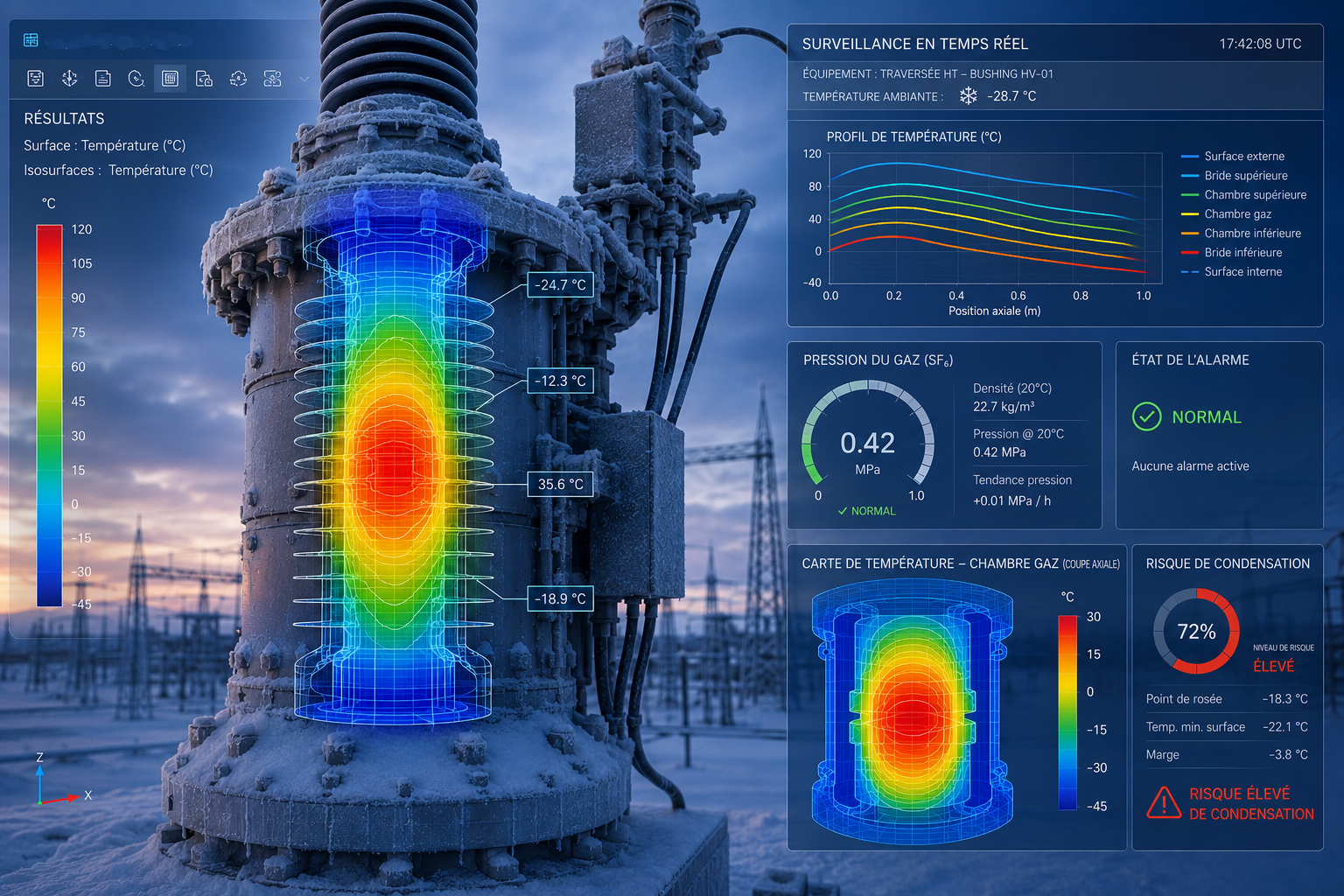

Anticiper le point de rosée / de liquéfaction : Dans les équipements isolés au gaz (transformateurs, traversées haute tension, enceintes sous pression), le refroidissement local d’une paroi entraîne une baisse de pression partielle et la liquéfaction du gaz. Le liquide formé peut ruiner l’isolation électrique et provoquer un arc destructeur.
Éliminer les « points chauds » (hotspots) : En modélisant fidèlement les résistances de contact et la répartition des flux, le macro-modèle isole les zones où la température risque de dépasser le seuil de tolérance des composants.
4. Embarquer de l’intelligence additionnelle (Jumeau numérique)
C’est la force du macro-modèle : contrairement à un fichier de simulation 3D « lourd » et figé dans un logiciel, le macro-modèle prend la forme d’un algorithme ou d’une équation analytique et présente de nombreux avantages :
Usage en interne (R&D / Métier) : Le modèle peut être fourni sous forme de module réutilisable par vos propres équipes pour leurs futurs développements produits, sans qu’elles aient besoin d’être des experts en thermodynamique.
Usage embarqué (Contrôle-Commande) : L’algorithme peut être directement injecté dans le logiciel d’une machine ou d’un équipement industriel pour faire de la régulation thermique en temps réel ou de la maintenance prédictive (estimation des contraintes thermiques internes en fonction des conditions de fonctionnement).
Modélisation thermique, quelles entreprises sont concernées par cette prestation ?
Influtherm s’adresse aux industriels, équipementiers et bureaux d’études confrontés à des contraintes thermiques, qui cherchent à accélérer leurs cycles de R&D ou réduire leurs coûts d’ingénierie.
Voici les principaux secteurs d’activité et des exemples d’entreprises concernées :
Équipements électriques & haute tension
Dans le secteur de la transmission et distribution d’énergie, les matériels (qui contiennent souvent des gaz isolants sous pression) sont installés en extérieur et doivent résister à des vagues de froid extrême. La présence de condensation/liquéfaction* peut détruire les propriétés isolantes et causer des courts-circuits.
Transport & stockage de gaz (dont hydrogène)
Les équipements de compression, de détente ou de stockage de gaz (comme l’hydrogène, le méthane ou le CO₂) subissent des variations de pression et de température. Le acteurs du secteur ont besoin de prédire le comportement exact du fluide pour éviter des phases liquides indésirables.
Connectique & boîtiers en milieux sévères (Aéronautique, défense, spatial)
Pour les composants embarqués (avions, satellites, sous-marins, stations météo arctiques), la gestion des transitoires thermiques rapides dans des environnements confinés est déterminante. Une défaillance dans l’évacuation des calories ou la maîtrise des dilatations différentielles compromet directement la fiabilité opérationnelle du système.
Concepteurs de machines industrielles & procédés
Les fabricants de fours, d’extrudeuses ou de machines spéciales cherchent à accélérer les temps de chauffe/refroidissement de leurs lignes de production. La modélisation thermique d’Influtherm leur permet de piloter la régulation de la température ou d’homogénéiser la matière pour réduire le taux de pannes et la facture énergétique.
Un besoin d’évaluation sur vos propres systèmes ? échangez directement avec l’équipe d’Influtherm pour analyser la faisabilité d’un modèle adapté à vos produits.
La problématique de la condensation en milieu extrême
La liquéfaction d’un gaz sur une paroi froide fait intervenir un ensemble complexe de phénomènes physiques imbriqués :
Les gradients de température locaux à la surface de la paroi.
Les échanges convectifs entre le fluide confiné et les structures solides.
La dynamique du condensat, qui peut se former en film ou en gouttes, puis s’écouler sous l’effet de la gravité vers des zones plus chaudes et réévaporer le liquide.
* Le saviez-vous ? On parle de condensation pour le passage d’un gaz à l’état liquide mais le terme exact est liquéfaction. La vraie condensation est le passage de l’état gazeux à l’état solide.
Cet abus de langage nous vient tout droit de nos amis anglosaxons, pour qui le passage de l’état gazeux liquide se dit condensation. On le retrouve dans la vie de tous les jours, par exemple en observant la buée se former sur une vitre ou un miroir, mais aussi dans des termes plus techniques (on parle de condenseur dans un réfrigérateur alors qu’on devrait plutôt parler de liquéfacteur).
Chronologie d'une étude réalisée dans nos locaux
Cadrage du besoin & analyse des contraintes
Identification des risques thermiques et des conditions limites. Caractérisation des matériaux utilisés et prise en compte de l’impact thermique du montage réel.
Sourcing scientifique pour appuyer la création du modèle à moindre coût. Découpage du système en zones représentatives (nœuds) et décision des zones nécessitant un couplage avec un modèle 3D par éléments finis.
Réduction du modèle sous forme d’équations analytiques ou de réseau nodal. Si la littérature ne suffit pas, réalisation de tests pour ajuster les paramètres du modèle.
Identification des risques permettant au client de modifier son design en amont. Remise du modèle algorithmique, directement réutilisable par les équipes internes du client pour leurs propres calculs ou régulations.
